Linse
Verarbeitungskapazität
In der Lage, die kompletten Prozesse im Optikdesign, Instrumentendesign, Hochpräzisionsformen von Komponenten zu realisieren,
planare Bearbeitung, sphärische Bearbeitung, asphärische Bearbeitung, Beschichtung etc.
Anwendungen
Optoelektronische Informationen;Luft- und Raumfahrt;neue Energie;Kernkraft und Kernenergie-Ausrüstung und anderen Bereichen.
Leistung

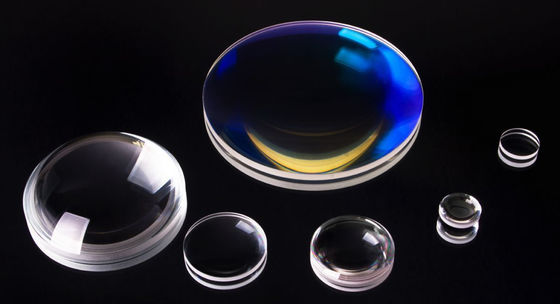

● Linse ist ein optisches Element aus transparentem Material, dessen Oberfläche Teil einer sphärischen Oberfläche ist.
Merkmale
| 1. Plankonvexe Linse | 2. Plankonkave Linse | 3. Bikonvexe Linse | 4. Bikonkave Linse | 5. Emmentierte Linse | |
| Material | H-K9L(BK7), Quarz, Saphir, CaF2, BaF2, MgF2, Ge, ZnSe | H-K9L (BK7), Quarz | |||
| Optischer Film |
Angegeben durch dieKunde |
||||
| Oberflächenpräzision | λ/6 | λ/6 | λ/6 | λ/6 | λ/6 |
| Oberflächeninhomogenität | λ/4 | λ/4 | λ/4 | λ/4 | λ/4 |
| Oberflächenqualität |
20-10für H-K9L(BK7), Quarz, Saphir |
||||
| Fokustoleranz | ±1% | ±1% | ±1% | ±1% | ±1% |
| Maßtoleranz | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| 6. Plankonvexe zylindrische Linse | 7. Plankonkave zylindrische Linse | 8. Meniskuslinse | |
| Material | H-K9L(BK7), Quarz | H-K9L (BK7), Quarz | H-K9L (BK7), Quarz |
| Optischer Film | Vom Kunden vorgegeben | Vom Kunden vorgegeben | Vom Kunden vorgegeben |
| Oberflächenpräzision | λ/2 | λ/2 | λ/6 |
| Oberflächeninhomogenität | λ/2 | λ/2 | λ/2 |
| Oberflächenqualität | 20-10 | 20-10 | 20-10 |
| Mittendicke | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| Maßtoleranz | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| 9. Asphärische Sammellinse |
10. Asphärischer Spiegel der Ausrüstung der virtuellen Realität VR, Linsenmontage |
11. Vision der künstlichen Intelligenz Technologie |
|
| Material | H-K9L (BK7), Quarz | Vom Kunden vorgegeben | Vom Kunden vorgegeben |
| Optischer Film | Vom Kunden vorgegeben | ||
| Form |
Verarbeitung gem Zeichnungen |
||
| Fokustoleranz | ±1% | ||
| Oberflächenqualität | 60-40 | ||
| Mittendicke | ±0,1 mm | ||
| Maßtoleranz | ±0,1 mm |
Unsere Vorteile
Wir sind Hersteller.
Reifer Prozess.
Antwort innerhalb von 24 Arbeitsstunden.
Unsere ISO-Zertifizierung
Teile unserer Patente
Teile unserer Auszeichnungen und Qualifikationen von F&E
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
