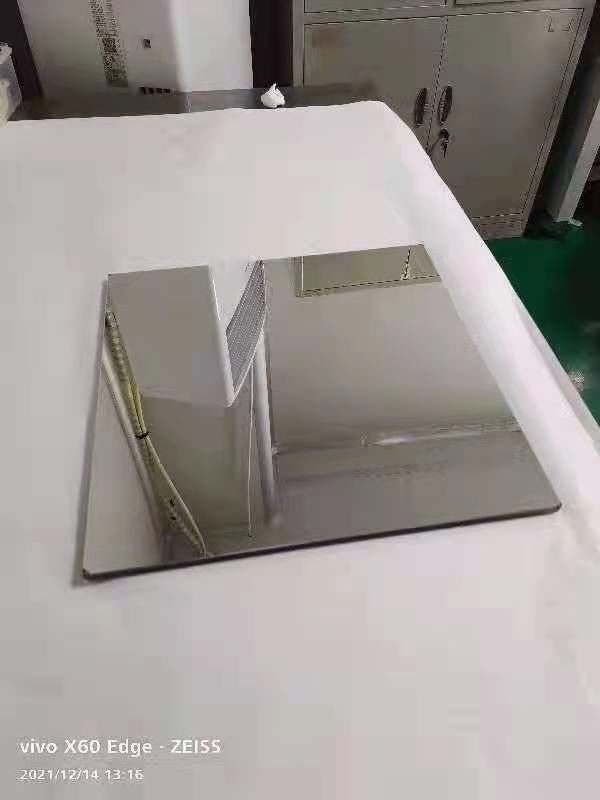

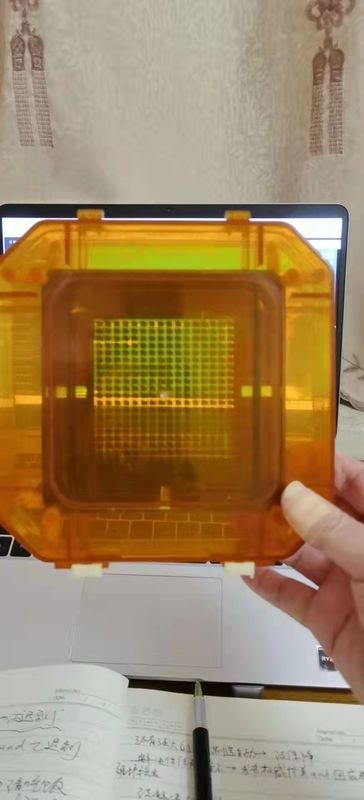

6 Zoll × 6 Zoll × 0,25 Zoll Quarz-Photomaskensubstrat für Chipverwendung
Anwendungen
Die Bereiche des Photolithographieprozesses, wie z. B. Chipherstellung für integrierte Schaltkreise, FPD (Flat Panel Display),
MEMS (Mikroelektromechanische Systeme) usw.
Arbeitsprinzip
Die Maske ist eine grafische Mastermaske, die üblicherweise in der Fotolithografie der Mikro-Nano-Fertigung verwendet wird.Der grafische Aufbau
wird auf einem transparenten Substrat durch eine undurchsichtige Fotomaske gebildet, und dann werden die graphischen Informationen auf die übertragen
Produktsubstrat durch einen Belichtungsprozess.
Merkmale
Fotomaskensubstrat für Chip verwenden
| Modell / Material | Größe | Verarbeitungskapazität |
| 6025 / Quarz | 6 Zoll × 6 Zoll × 0,25 Zoll | Schleifen, Polieren, Verchromen, Kleben |
Prozessablauf
→ Rohstofferkennung;
→ Grobschleifen;
→ Grobpolieren;
→ Maskenreinigung;
→ Leistungskontrolle der Rohstoffe;
→ Verchromt;
→ Prüfung der Maskenleistung;
→ Fotolackbeschichtung;
→ Verpackung;
→ Transportieren.
Unsere Vorteile
Wir sind Hersteller.
Reifer Prozess.
Antwort innerhalb von 24 Arbeitsstunden.
Unsere ISO-Zertifizierung
Teile unserer Patente
Teile unserer Auszeichnungen und Qualifikationen von F&E
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
