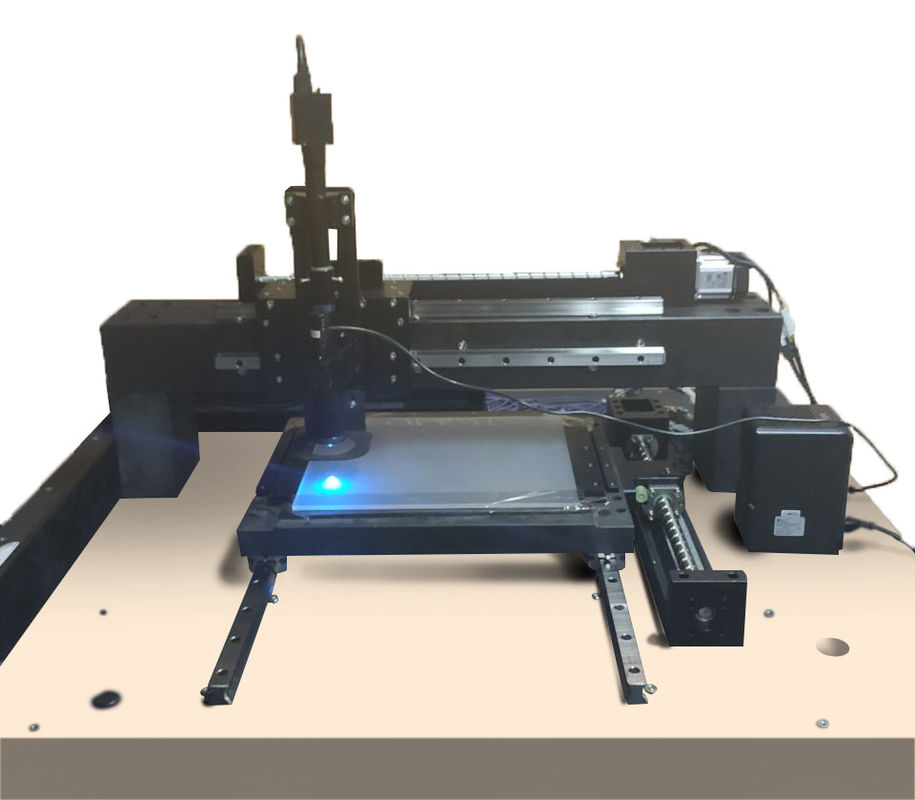

Oberflächendefektdetektor in der Halbleiterindustrie
Anwendungen
Für die Prozesskontrolle und das Yield-Management von Rohmasken in den Bereichen der Halbleiter-Display-Fertigung,
Wir können Herstellern von Glassubstraten, Masken und Panels helfen, Maskendefekte zu identifizieren und zu überwachen, die zu reduzieren
Ertragsrisiko und verbessern ihre unabhängige F&E-Fähigkeit für Kerntechnologien.
Arbeitsprinzip
Realisieren Sie eine automatische Prüfung der Defekte auf der Maskenoberfläche durch hochauflösende mikroskopische Bildgebung und Super-
Algorithmus zur Erkennung von Auflösungsfehlern.
Merkmale
| Modell | SDD-SX—X | |
|
Leistungserkennung |
Erkennbarer Fehlertyp | Kratzer, Staub |
| Erkennbare Defektgröße | 1μm | |
| Erkennungsgenauigkeit (gemessen) |
100% Mängelerkennung / Abholung Mängel (Kratzer, Staub) |
|
| Erkennungseffizienz |
≤10 Minuten (Messwert: 350 mm x 300 mm Maske) |
|
|
Leistung des optischen Systems |
Auflösung | 1,8 μm |
| Vergrößerung | 40x | |
| Sichtfeld | 0,5 mm x 0,5 mm | |
| Blaulichtbeleuchtung | 460 nm, 2,5 W | |
|
Leistung der Bewegungsplattform
|
X, Y-Zweiachsenbewegung Ebenheit der Marmorarbeitsplatte: 2,5 μm Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤ 10,5 μm Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤8,5 μm |
|
| Hinweis: Kundenspezifische Produktion verfügbar. | ||
Erkennungsbilder
Unsere Vorteile
Wir sind Hersteller.
Reifer Prozess.
Antwort innerhalb von 24 Arbeitsstunden.
Unsere ISO-Zertifizierung
Teile unserer Patente
Teile unserer Auszeichnungen und Qualifikationen von F&E
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
