Scratches Dusts Inspection Surface Defect Detection Equipment In IC Chip Industry

Ausrüstung zur Erkennung von Oberflächenfehlern in der IC-Chip-Industrie

  • Markieren

    Ausrüstung zur Erkennung von Oberflächenfehlern in der IC-Chip-Industrie

    ,

    Inspektion von Oberflächenfehlern durch Kratzer

    ,

    Stäube

  • Größe
    Anpassbar
  • Anpassbar
    Verfügbar
  • Garantiezeit
    1 Jahr oder von Fall zu Fall
  • Versandbedingungen
    Durch Sea/Air/Multimodaler Transport, etc
  • Herkunftsort
    Chengdu, VR CHINA
  • Markenname
    ZEIT
  • Zertifizierung
    Case by case
  • Modellnummer
    SDD-ICC-X—X
  • Min Bestellmenge
    1 Satz
  • Preis
    Case by case
  • Verpackung Informationen
    Holzschatulle
  • Lieferzeit
    Von Fall zu Fall
  • Zahlungsbedingungen
    T/T
  • Versorgungsmaterial-Fähigkeit
    Von Fall zu Fall

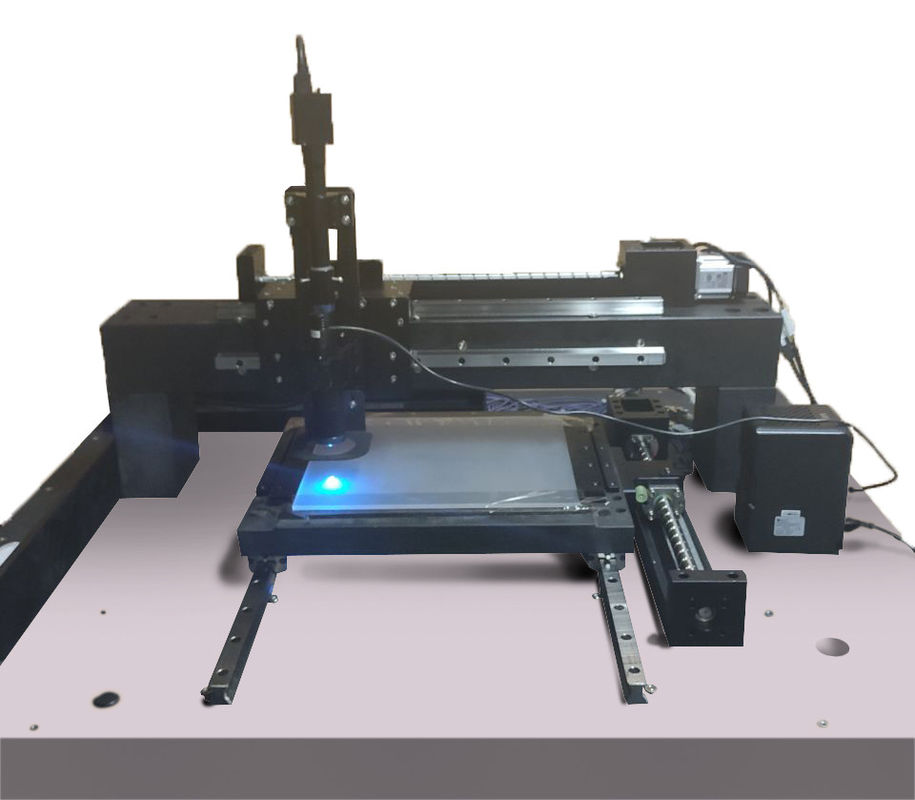

Ausrüstung zur Erkennung von Oberflächenfehlern in der IC-Chip-Industrie

Oberflächendefektdetektor in der Chipindustrie für integrierte Schaltkreise





Anwendungen

Für die Prozesskontrolle und das Yield-Management von Rohmasken in den Bereichen der Herstellung integrierter Schaltungschips,

Wir können Herstellern von Glassubstraten und Masken dabei helfen, Maskendefekte zu identifizieren und zu überwachen und das Risiko zu verringern

ihre unabhängige F&E-Fähigkeit für Kerntechnologien zu erbringen und zu verbessern.



Arbeitsprinzip

Die Defekte auf der Maskenoberfläche können automatisch unter drei Gesichtspunkten erkannt werden: Optiksystemleistung,

Kameraleistung und Bewegungsplattformleistung.



Merkmale

 Modell  SDD-ICC-X—X

 Leistungserkennung

 Erkennbarer Fehlertyp  Kratzer, Staub
 Erkennbare Defektgröße  1μm
 Erkennungsgenauigkeit (gemessen)

 100% Mängelerkennung / Abholung

Mängel (Kratzer, Staub)

 Erkennungseffizienz

  ≤10 Minuten

(Messwert: 350 mm x 300 mm Maske)

 Leistung des optischen Systems

 Auflösung  1,8 μm
 Vergrößerung  40x
 Sichtfeld  0,5 mm x 0,5 mm
 Blaulichtbeleuchtung  460 nm, 2,5 W



 Leistung der Bewegungsplattform



 X, Y-Zweiachsenbewegung

Ebenheit der Marmorarbeitsplatte: 2,5 μm

Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤ 10,5 μm

Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤8,5 μm

 Hinweis: Kundenspezifische Produktion verfügbar.
