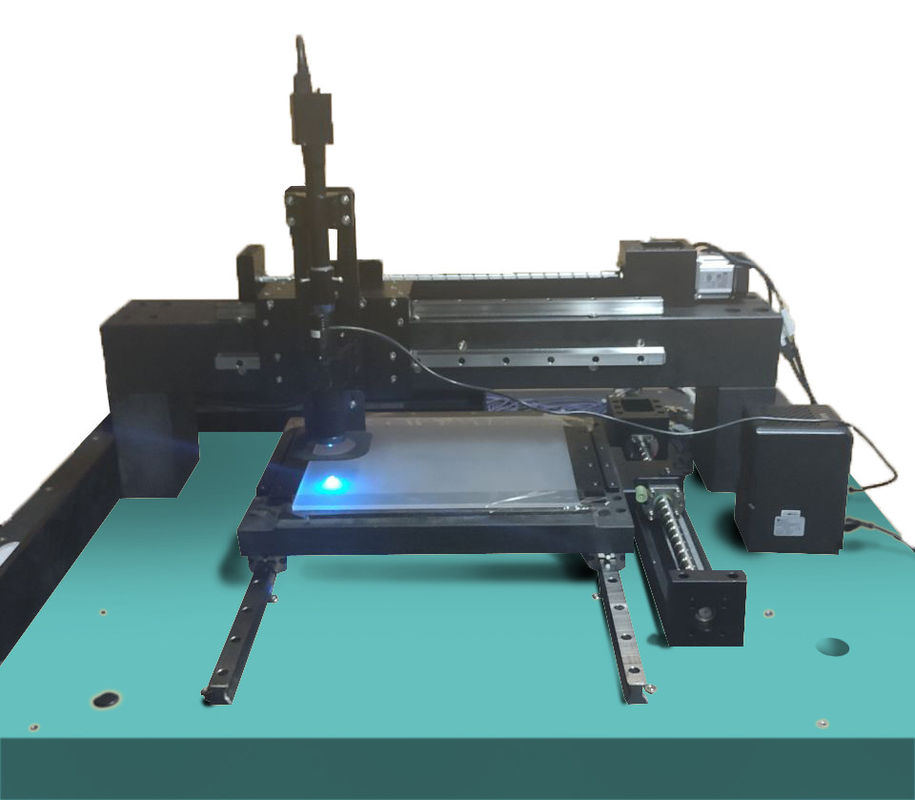

Anzeigetafel Oberflächendefektdetektor
Anwendungen
Bei der Prozesskontrolle und dem Yield-Management der Display-Fertigung können wir Herstellern dabei helfen
Identifizieren und überwachen Sie die Maskendefekte, reduzieren Sie das Ertragsrisiko und verbessern Sie ihre unabhängige F&E-Fähigkeit für
Kerntechnologien.
Arbeitsprinzip
Als visueller Ansatz werden 4-fach telezentrisches Objektiv, Ringlicht mit spezifischem Winkel und koaxiale Lichtquelle ausgewählt
die Defektpositionen automatisch lokalisieren, um die Defekte auf der Maskenoberfläche automatisch zu erkennen.
Merkmale
|
Modell |
SDD-DP-X—X | |
|
Leistungserkennung |
Erkennbarer Fehlertyp | Kratzer, Staub |
| Erkennbare Defektgröße | 1μm | |
| Erkennungsgenauigkeit (gemessen) |
100% Mängelerkennung / Abholung Defekte(Kratzer, Staub) |
|
| Erkennungseffizienz |
≤10 Minuten (Messwert: 350 mm x 300 mm Maske) |
|
|
Leistung des optischen Systems |
Auflösung | 1,8 μm |
| Vergrößerung | 40x | |
| Sichtfeld | 0,5 mm x 0,5 mm | |
| Blaulichtbeleuchtung | 460 nm, 2,5 W | |
|
Leistung der Bewegungsplattform
|
X, Y-Zweiachsenbewegung Ebenheit der Marmorarbeitsplatte: 2,5 μm Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤ 10,5 μm Rundlaufgenauigkeit der Y-Achse in Z-Richtung: ≤8,5 μm |
|
| Hinweis: Kundenspezifische Produktion verfügbar. | ||
Erkennungsbilder
