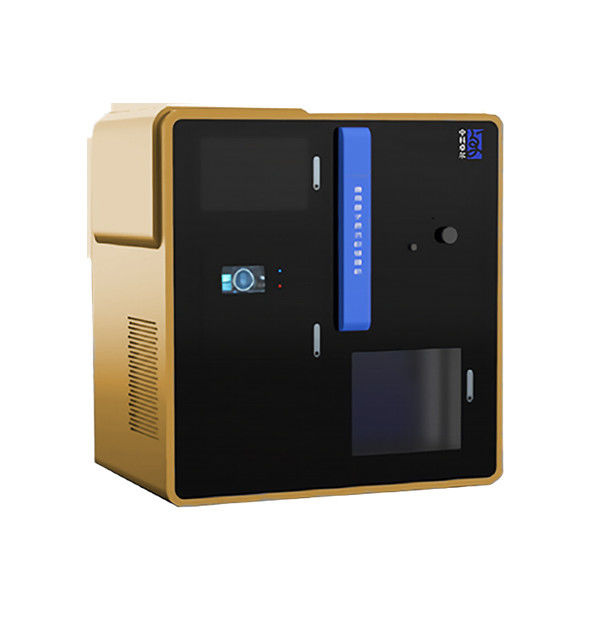

Photonic Crystal Atomic Layer Deposition Equipment In Optics Industry

Photonic Crystal Atomic Layer Deposition Equipment in der Optikindustrie

  • Markieren

    Atomic Layer Deposition der Optikindustrie

    ,

    Photonic Crystal Atomic Layer Deposition

    ,

    Photonic Crystal Atomic Layer Deposition Equipment

  • Gewicht
    Anpassbar
  • Herkunftsort
    Chengdu, VR CHINA
  • Markenname
    ZEIT
  • Zertifizierung
    Case by case
  • Modellnummer
    ALD-O-X—X
  • Min Bestellmenge
    1 Satz
  • Preis
    Case by case
  • Verpackung Informationen
    Holzschatulle
  • Lieferzeit
    Von Fall zu Fall
  • Zahlungsbedingungen
    T/T
  • Versorgungsmaterial-Fähigkeit
    Von Fall zu Fall

Photonic Crystal Atomic Layer Deposition Equipment in der Optikindustrie

Atomlagenabscheidung in der Optikindustrie


Anwendungen

  Anwendungen  Spezifischer Zweck


  Optik


  Optische Komponenten

  Photonischer Kristall
  Elektrolumineszierende Anzeige
  Oberflächenverstärkte Raman-Spektroskopie
  Transparentes leitfähiges Oxid

  Leuchtschicht, Passivierungsschicht, Filterschutzschicht, Antireflexbeschichtung, Anti-UV
Glasur


Arbeitsprinzip
Atomic Layer Deposition (ALD), ursprünglich als Atomlagenepitaxie bezeichnet, auch Atomlagen-Chemical-Vapour genannt
Ablage(ALCVD), ist eine spezielle Form der chemischen Gasphasenabscheidung (CVD).Diese Technologie kann Substanzen abscheiden
an der Oberflächedes Substrats in Form eines einzelnen Atomfilms Schicht für Schicht, die einer gewöhnlichen Chemikalie ähnlich ist
Ablagerung, aber in derProzess der Atomlagenabscheidung ist die chemische Reaktion einer neuen Atomschicht direkt
in Verbindung mitvorherigen Schicht, so dass bei dieser Methode bei jeder Reaktion nur eine Atomschicht abgeschieden wird.

Merkmale

  Modell  ALD-OX-X
  Filmsystem beschichten  AL2Ö3,TiO2,ZnO usw
 Beschichtungstemperaturbereich  Normaltemperatur bis 500℃ (anpassbar)
  Größe der Beschichtungsvakuumkammer

  Innendurchmesser: 1200 mm, Höhe: 500 mm (anpassbar)

  Vakuumkammerstruktur  Entsprechend den Anforderungen des Kunden
  Vakuum im Hintergrund  <5×10-7Millibar
  Schichtdicke  ≥0,15nm
  Präzision der Dickenkontrolle  ±0,1 nm
  Beschichtungsgröße  200×200mm² / 400×400mm² / 1200×1200mm² usw
  Gleichmäßigkeit der Filmdicke  ≤ ± 0,5 %
  Vorläufer- und Trägergas

  Trimethylaluminium, Titantetrachlorid, Diethylzink, reines Wasser,
Stickstoff usw.

 Hinweis: Kundenspezifische Produktion verfügbar.


Beschichtungsmuster
Photonic Crystal Atomic Layer Deposition Equipment in der Optikindustrie 0Photonic Crystal Atomic Layer Deposition Equipment in der Optikindustrie 1
Prozessschritte
→ Legen Sie das zu beschichtende Substrat in die Vakuumkammer;
→ Die Vakuumkammer bei hoher und niedriger Temperatur vakuumieren und das Substrat synchron drehen;
→ Beschichtung starten: das Substrat wird nacheinander und ohne gleichzeitige Reaktion mit Precursor kontaktiert;
→ Nach jeder Reaktion mit hochreinem Stickstoffgas spülen;
→ Hören Sie auf, das Substrat zu drehen, nachdem die Filmdicke den Standard erreicht hat und der Spül- und Kühlvorgang abgeschlossen ist

abgeschlossen ist, dann nehmen Sie das Substrat heraus, nachdem die Vakuumunterbrechungsbedingungen erfüllt sind.
