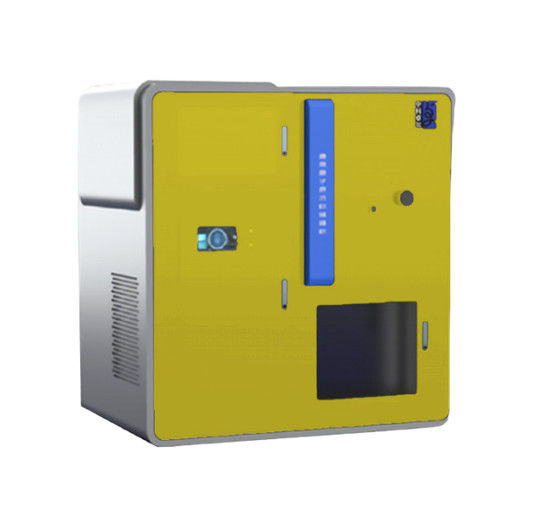

Atomic Layer Deposition ALD Equipment For Organic Electronic Packaging Industry

Atomic Layer Deposition ALD-Ausrüstung für die organische elektronische Verpackungsindustrie

  • Markieren

    Atomic Layer Deposition der organischen elektronischen Verpackungsindustrie

    ,

    OLED-Ald-Ausrüstung

    ,

    organische elektronische Verpackungsindustrie-Ald-Ausrüstung

  • Gewicht
    Anpassbar
  • Größe
    Anpassbar
  • Garantiezeit
    1 Jahr oder von Fall zu Fall
  • Anpassbar
    Verfügbar
  • Versandbedingungen
    Auf dem Seeweg / Luft / Multimodaler Transport
  • Herkunftsort
    Chengdu, VR CHINA
  • Markenname
    ZEIT
  • Zertifizierung
    Case by case
  • Modellnummer
    ALD-OEP-X—X
  • Min Bestellmenge
    1 Satz
  • Preis
    Case by case
  • Verpackung Informationen
    Holzschatulle
  • Lieferzeit
    Von Fall zu Fall
  • Zahlungsbedingungen
    T/T
  • Versorgungsmaterial-Fähigkeit
    Von Fall zu Fall

Atomic Layer Deposition ALD-Ausrüstung für die organische elektronische Verpackungsindustrie

Atomlagenabscheidung in der organischen elektronischen Verpackungsindustrie





Anwendungen

Anwendungen     Spezifischer Zweck


    Organische elektronische Verpackung



    Verpackung organischer Leuchtdioden (OLED) etc.



Arbeitsprinzip

Der Vorteil der Atomlagenabscheidungstechnologie besteht darin, dass die Oberflächenreaktion der ALD-Technologie entspricht

selbstbegrenzend können Materialien mit der gewünschten präzisen Dicke hergestellt werden, indem diese Selbstbeschränkung ständig wiederholt wird.

Diese Technologie hat eine gute Stufenabdeckung und einen großen Bereich mit gleichmäßiger Dicke.Kontinuierliches Wachstum macht nano

Filmmaterialien nadelstichfrei und hochverdichtet.



Merkmale

    Modell     ALD-OEP-X—X
    Filmsystem beschichten     AL2Ö3,TiO2,ZnO usw
    Beschichtungstemperaturbereich     Normaltemperatur bis 500℃ (anpassbar)
    Größe der Beschichtungsvakuumkammer

    Innendurchmesser: 1200 mm, Höhe: 500 mm (anpassbar)

    Vakuumkammerstruktur    Entsprechend den Anforderungen des Kunden
    Vakuum im Hintergrund     <5×10-7Millibar
    Schichtdicke     ≥0,15nm
    Präzision der Dickenkontrolle     ±0,1 nm
    Beschichtungsgröße     200×200mm² / 400×400mm² / 1200×1200mm² usw
   Gleichmäßigkeit der Filmdicke     ≤ ± 0,5 %
    Vorläufer- und Trägergas

    Trimethylaluminium, Titantetrachlorid, Diethylzink, reines Wasser,

Stickstoff usw.

    Hinweis: Kundenspezifische Produktion verfügbar.



Beschichtungsmuster

Atomic Layer Deposition ALD-Ausrüstung für die organische elektronische Verpackungsindustrie 0Atomic Layer Deposition ALD-Ausrüstung für die organische elektronische Verpackungsindustrie 1



Prozessschritte
→ Legen Sie das zu beschichtende Substrat in die Vakuumkammer;
→ Die Vakuumkammer bei hoher und niedriger Temperatur vakuumieren und das Substrat synchron drehen;
→ Beschichtung starten: das Substrat wird nacheinander und ohne gleichzeitige Reaktion mit Precursor kontaktiert;
→ Nach jeder Reaktion mit hochreinem Stickstoffgas spülen;
→ Hören Sie auf, das Substrat zu drehen, nachdem die Filmdicke den Standard erreicht hat und der Spül- und Kühlvorgang abgeschlossen ist

abgeschlossen ist, dann nehmen Sie das Substrat heraus, nachdem die Vakuumunterbrechungsbedingungen erfüllt sind.
